◼️同じ救世鍵でスマートロック化！！！
救世鍵を使って引き戸をスマートロック化するなんて何て凄いアイデアなんだと自画自賛していたのですが、全く同じ救世鍵で引き戸をスマートロック化されている方がいらっしゃって驚きました。
我が家のドアのようにロックが硬くないようで、救世鍵とドアのレバーを両面テープのような物で固定されているようでした。
◼️やっぱり我が家の鍵は固い
施錠・開錠時のセサミのモーター音が苦しそうだったので気にはなっていたのですが、我が家の鍵＆救世鍵が固いせいで電池の消耗が想定外に激しいです。
これだと電池が２週間程しか持たなそうなので、またセサミを外して別の案を検討することにしました。
せっかく上手く行ったと思ってたのに。。。泣
◼️正解発見！！！
１年も前にUPされているのに今まで何故検索できなかったんだろう。。。
これを知ってたら遠回りしなくても良かったのに。
まだまだ検索能力が足りないと反省です。
文字だけで検索していたのが原因だったのか写真で検索したら「正解」を見つけました。
私は楕円形のクランクのようなもので出来ないか検討したことがあるのですが、簡単な仕組みで回転運動とスライド運動を変換できるなんて、目からウロコ！
しかもセサミのJerming社長さんが直接このツイートに対し「セサミユーザーに提供します！」とのツイート。
社長の折り紙付きです。素晴らしい〜！
OH MY GOD
ありがとうございました！！！！！ やっと解決策ができました！！！！！ この解決策を社内の標準アダプターにして安く他のセサミユーザーに提供します！！！！！！ Jerming
（引用：twitter）
ただ・・・ツイートから１年経過しているのですが未だに正式対応されてないです。
ネックである引き戸の鍵のツマミの固定方法に苦戦しているのでしょうか。
早くメーカー純正での対応されるのを期待したい所です。
動画を見た感じスムーズで軽い動作をしてますし、何より外から鍵での開閉も可能とのことで、現在私が抱えている全ての問題を一発で解消できる素晴らしいアイデアです！
この動画に感謝です。
◼️早速改造

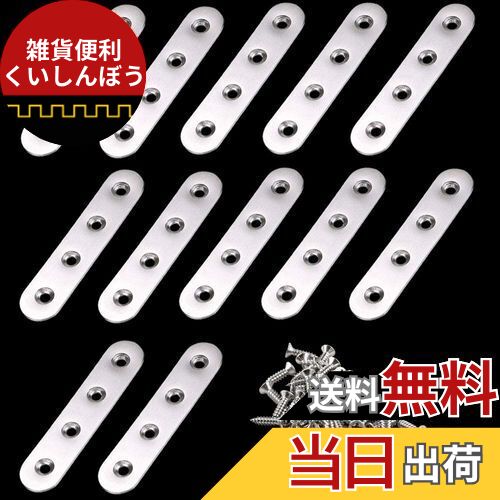

この短いステーはAmazonでポチりました。
※先日確認した際は何故か在庫切れになってて、リンク先がL字になっていることもあったので間違えないようにちゃんと確認して購入して下さい。
ポチップ
右端の戸先鍵はやはり硬いのですが、これは今回の構造でも解決できない我が家だけの問題で、真ん中の引違戸で再々チャレンジしてみます。
尚、ドアの鍵部分を裏面からきれいに掃除してみたら、硬い鍵の動作がかなり改善されました。
ポチップ
あと少しでもドアがズレてしまうとロックが動かなくなるので、ドア下のレール部分にクサビを入れて締切側のドアが動いてズレないように固定したところ、今のところ良好です。
これでしばらく様子見です。
可動する側のドアは最後まで閉める点については皆さん必須です。
尚、購入したステーですが、仕上げ加工がされてなくてエッジにバリ（金型で板金を抜いた時の飛び出した金属）が出ているので、触る際に怪我をしないように注意が必要です。
あまりひどい場合はヤスリでバリ取りした方がいいです。
参考にした動画ではステーが ３枚ずつセットにされてますが、強度はありそうなので１枚で試してみます。
ネジは動作中に緩んでこないようにダブルナット（ナットを２個重ねてお互いに閉まる方向に回転して締め付け）してます。
気休めにトリプル（3個）ナットにしてますが、たまに確認するとナットが緩んでるので完璧ではなさそうです。
前回作成したコの字型のパネルフレーム用補強材と長いステーセットをそのまま流用しますが、今回導入のステーだけだと、左右・前後にフラフラしてしまうので、家に余っていたコードを隠すためのコードカバー（100均）を使用。
これがまたしても長いステーの大きさにシンデレラフィットしてて、このために作られた部品のようにしっくりしてます。
糸ノコで適度な長さにカットして、長いステーの上・下に分けてはめてドアに両面テープでドア（※貼り付け前にアルコール等で脱脂）に固定。
見た目は決して良くないのですが、このコードカバーがないとすぐにコの字型のパネルフレーム用補強材がすぐ外れてしまって使い物にならないので必須です。
尚、今回購入したステーの幅が広くて、そのままだとセサミにはめることができませんでした。（涙）
セサミのつまみ部のネジを外して幅を広げれば入れられるのですが、金属板とセサミを固定していてドライバーを入れるスペースがないためネジを外せないのと、せっかく強力にくっついている両面テープを剥がしたくありませんでした。
余っているパネルフレーム用補強材をカットして、それをステーに固定して、セサミの爪で挟み込むことにしました。
ポチップ
ただこれだけだとセサミに固定できておらず、セサミを動作させるとすぐ外れてしまうので、オモチャを分解して取っておいたバネを金属板と上記のパネルフレーム補強材の隙間に入れて押しつけるようにしたら外れなくなりました！
都合の良いバネがない場合は、代わりにゴムホースを隙間と同じ長さにカットして、更に縦に切れ目を入れてネジに被せた後でホースの切れ目にテープを貼れば、同じ感じでいけそうな気がします。
参考にした動画では、ステーを3枚×２セット使われており、かつドアレバー部にネジ止めされているため、我が家のようなグラグラになっていないのか、スマートさが全然違います。
まずは正常に動作させることが第一目標なので、見た目のスマートさは次の課題にしようかと思います^^;
◼️操作感
セサミのレバーを回してみると、楽〜に施・開錠ができました！
これなら前回のようにモーターや電池にストレスが加わらないです。
しかも今回は、外からの鍵で施開錠が可能になりました！
今までの救世鍵では満たす事が出来なかった課題でした。
これであれば、セサミが故障した場合でも、物理鍵さえあれば手動で開けられるので安心です！
セサミの回転角度が変わったのでセサミアプリで校正をしたのですが、「間隔が近過ぎて設定できない」という旨のメッセージが表示されました。
えぇ〜、近くてダメなんてことあるの〜。。。
こんなに頑張ってセットしたのに使えないなんて。。。涙
何度か試したら校正はOKになったのですが、アプリで施・開錠してみると開錠だけが効かない。
鍵は開錠されているのですが、アプリが開錠と認識してなくて、画面表示は施錠表示のまま。
何故だぁ〜〜〜〜！！！
何度か校正をやり直してみたのですが状況は変わらず。
どうしようかと思ったのですが、セサミを手動で開錠側に多めに回してみたら開錠を認識しました！
ここまで頑張ってやったのに出来ないかと思ったのでホント良かったです。
念の為、外から鍵を使って何回か開け閉め、スマホで開け閉めを繰り返していたら、途中で鍵が回らなくなりました。
もしものことがあると心配だったので、リビング窓の鍵を開けておいて良かったです。
皆さんも別の入り口を準備しておくか、家の中に誰かいてもらって2人作業する等注意して下さい。
窓から中に入ってみると180度を超えない位置に施錠・開錠位置を設定していたはずですが、何故かステーの繋ぎ目が逆側（200度位の位置）に曲がってました。
これに関してはやる前から懸念していた点なので、対策はすぐに見つかりました。
工具箱にL字のステーがあったので、これを約170度の位置に固定してこれ以上の角度（下記動画のセサミに下に見える金属の部品がストッパーの役目）に広がらないようにして、何度か試してみたところ問題なさそうです。
以前は苦しそうに回っていたセサミのモーター音も軽やかになりました。
改良された引き戸スマートロックをご覧ください。（※何故か動画をUPすると速度が遅くなってしまいます。実際はもっと早いです）
◼️これに交換できれば120点
下記のようなレバー部にネジが元々ついている引違鍵、もしくは交換できるドアであれば、我が家のような複雑な構造を追加する必要がなく、そのまま直接ステーをこのレバーのネジ穴に固定できるはずなので、シンプルな構成になります。
ポチップ
鍵毎交換でディンプルキーになって防犯性も高くなり、無駄な構造が不要で作業時間も時短もできて良さそうですね。
外側のドア構造が異なるので我が家では使えず断念。
内側ドアの部分だけ交換でも交換できればいいのですが、恐らく内部構造が異なるので無理な気がします。
この商品の説明文を見て気がついたのですが、網戸対応とありますね。
引き戸のロック部のレバーの飛び出し高さが低いのは、網戸が引っかからないようにするためだったんですね〜なるほどなるほど。
◼️セサミファミリー
セサミにはロック以外にも便利な商品があります。
ポチップ
物理スイッチを押すことができるスイッチボットと、自転車用のロックができるセサミサイクルです。
今のところ我が家では他社のスマートリモコンを導入済で、ある程度スマート化が出来ており、物理スイッチを自動化したいという用途が見当たらないので、スマートボットは導入していません。
また自転車も頻繁に乗る状況ではないので、セサミサイクルも未導入です。
自転車メインだったら絶対に購入してますね。
夜暗いところで鍵を空けるのは難しいのと自転車の鍵ってなくしちゃいそうですからね。
セサミではないですが、スマートガジェットは色々とあるので別の機会にご紹介します。
◼️第二章を終えて
救世鍵でスマートロック化ができた時は嬉しかったですが、数日で取り外しすることになって悔しい思いをしましたが、他の方のTwitter動画で抱えていた問題を一気に解決することができました。
見た目はまだまだスマートではありませんが、機能としては十分スマートになりました。
まだネジ部分などの不安要素はまだ残っているので、状況見つつまた改善していきたいと思います。
